Catálogo de Produtos µDX200
O display é iluminado por luz branca de fundo (backlight), com quatro níveis de iluminação (0%, 33%, 66%, 100%).
Por fim, ainda temos duas entradas analógicas de baixa resolução (8 bits) disponíveis na IHM, para acoplar potenciômetros ou outros dispositivos analógicos, e uma saída digital para comandar dispositivos externos.
A alimentação elétrica da IHM é suprida pelo conector de expansão do μDX201, de forma similar aos módulos μDX201. Ele pode ser alimentado com as mesmas tensões permitidas ao μDX200, ou seja, de 11,0 a 26,4Vdc.

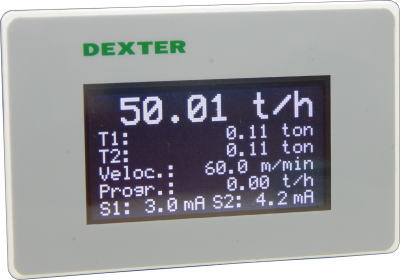

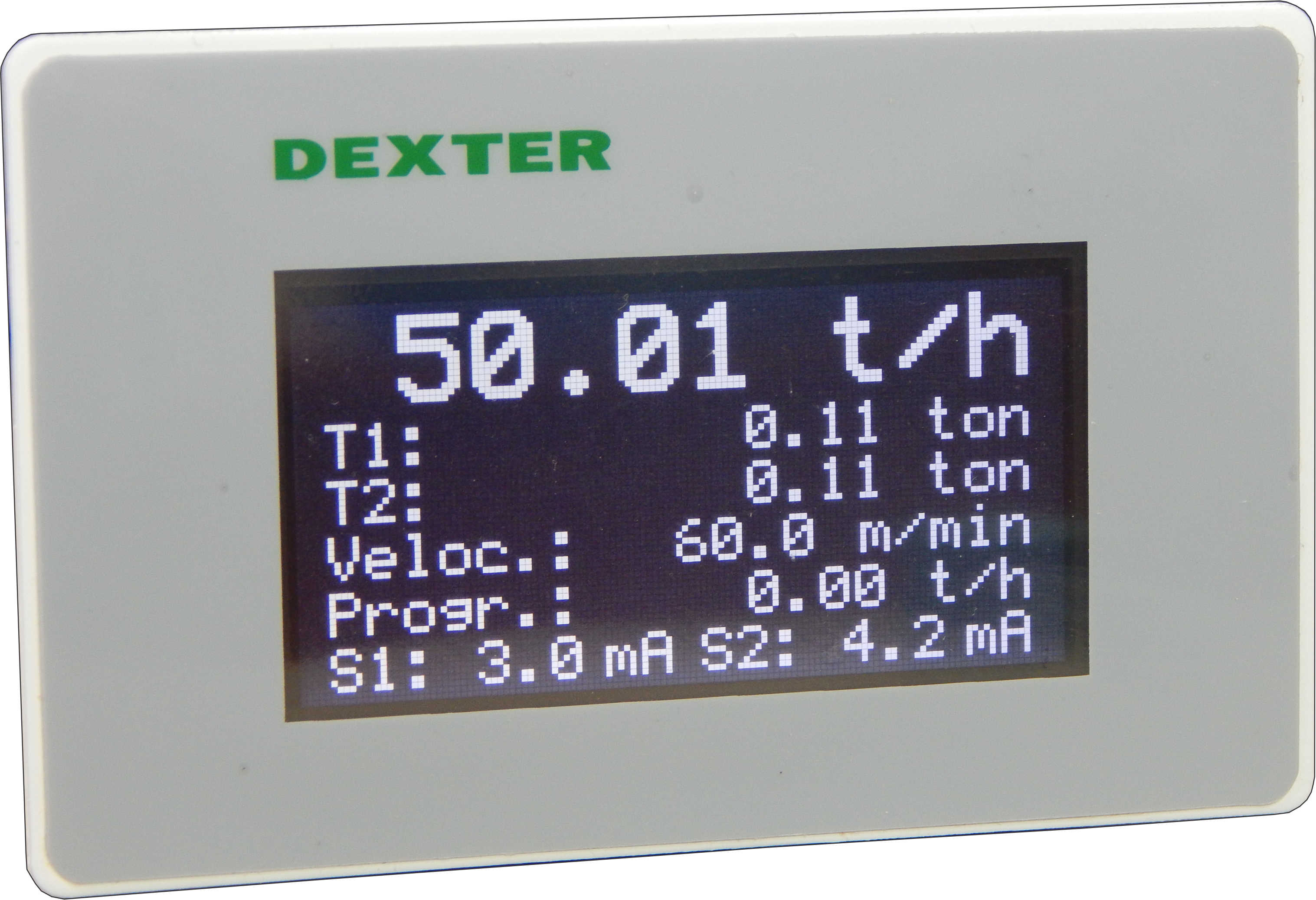

μDX220 - Interface Homem/Máquina
para Controlador µDX Série 200
O controlador μDX201 permite a conexão de Interface Homem/Máquina via conector de expansão (em conjunto com Expansões de Entradas e Saídas μDX210).
A IHM possui um display monocromático gráfico, com resolução de 128 x 64 pixels, e área retangular de 67 x 36 mm (display de 3 polegadas).
Para entrada de dados a IHM possui sensor táctil (touchscreen) na área do display, o que permite desenhar teclas no display e pressioná-las tocando a superfície do display. Todos este processo é extremamente flexível, uma vez que grande parte do mesmo é definido pelo programa aplicativo.
O μDX201 possui uma série de blocos de programação para impressão de variáveis, traçado de linhas, preenchimento de áreas, etc. De forma a oferecer um indicativo quando o sensor touchscreen é acionado foi incluído um buzzer (feedback auditivo), também acionado via programa aplicativo.
