Informações Técnicas
Existem dois modelos de Expansão de Saídas, cuja única diferença é a alimentação elétrica: 24V (μDX212-24V) ou 12V (μDX212-12V).
As especificações das saídas (S1 a S8) do μDX212 são as seguintes:
μDX212-24V e μDX212-12V
Saída Relé Eletromecânico 30Vdc @ 10A
250Vac @ 10A
Fusível 10A Interno
Note que o fusível, no caso do μDX212, é individual para cada saída. É possível conectar até 8 Expansões de Saídas μDX212 em um mesmo Controlador Programável μDX201.

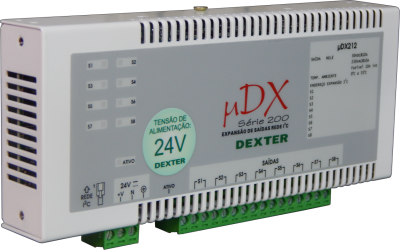

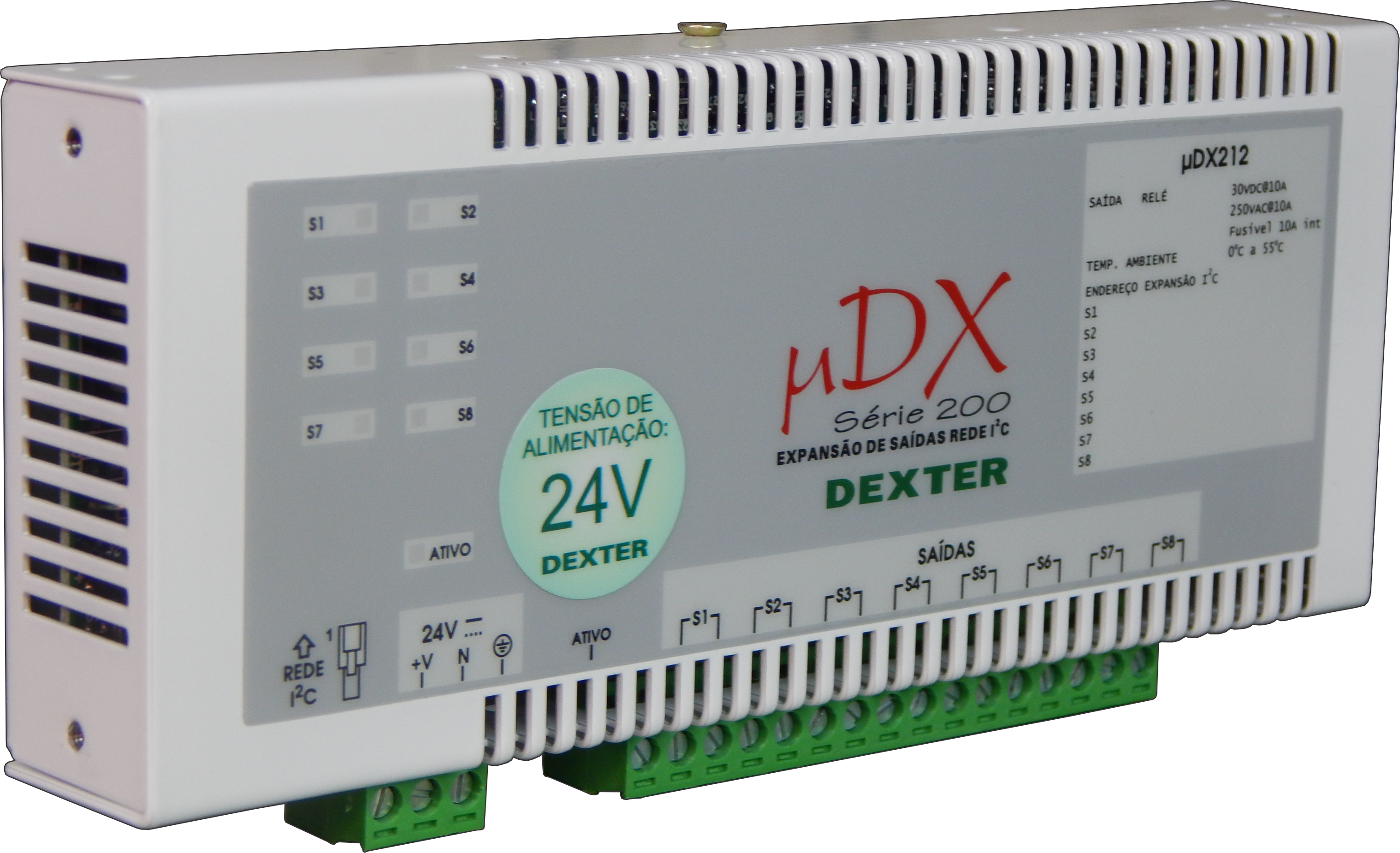

Expansão de Entradas e Saídas
μDX212-24V e μDX212-12V
A Dexter comercializa um módulo designado μDX212 com apenas com 8 saídas digitais à relé de alta potência (sem entradas digitais).
Este módulo não é conectado ao conector de expansão do μDX201. Em vez disso utiliza a rede I²C para comunicação com o μDX201. A vantagem é que este módulo pode ser instalado a grande distância do CLP (1000 metros).
Por outro lado, por se tratar de comunicação I²C, o tempo de acionamento é consideravelmente maior (pode atingir 300ms no caso de muitos dispositivos conectados à rede I²C, enquanto o μDX210 apresenta tempos de acionamento da mesma ordem de grandeza do ciclo do μDX201 - abaixo de 1ms).
Existem dois modelos de Expansão de Saídas, cuja única diferença é a alimentação elétrica: 24V (μDX212-24V) ou 12V (μDX212-12V).
