Note que a única diferença entre os modelos μDX210-24V e μDX210-12V é a alimentação elétrica do dispositivo. Como a alimentação para a Expansão é derivada do controlador μDX201 é necessário utilizar 12V ou 24V no CLP, conforme o caso.
Note que o fusível, em ambos os casos, está ligado ao comum de duas saídas (C12, C34, C56, C78). Assim, seu valor está dimensionado para uma corrente um pouco superior à soma da corrente máxima em duas saídas.
É possível conectar até 32 Expansões de Entradas/Saídas μDX210, μDX211 e/ou μDX214 em um mesmo Controlador Programável μDX201.
O cabo de Expansão pode ser fornecido pela Dexter para 1, 2, 4, 8, 16, ou 32 Expansões.
Seu comprimento total máximo não deve exceder 2 metros.

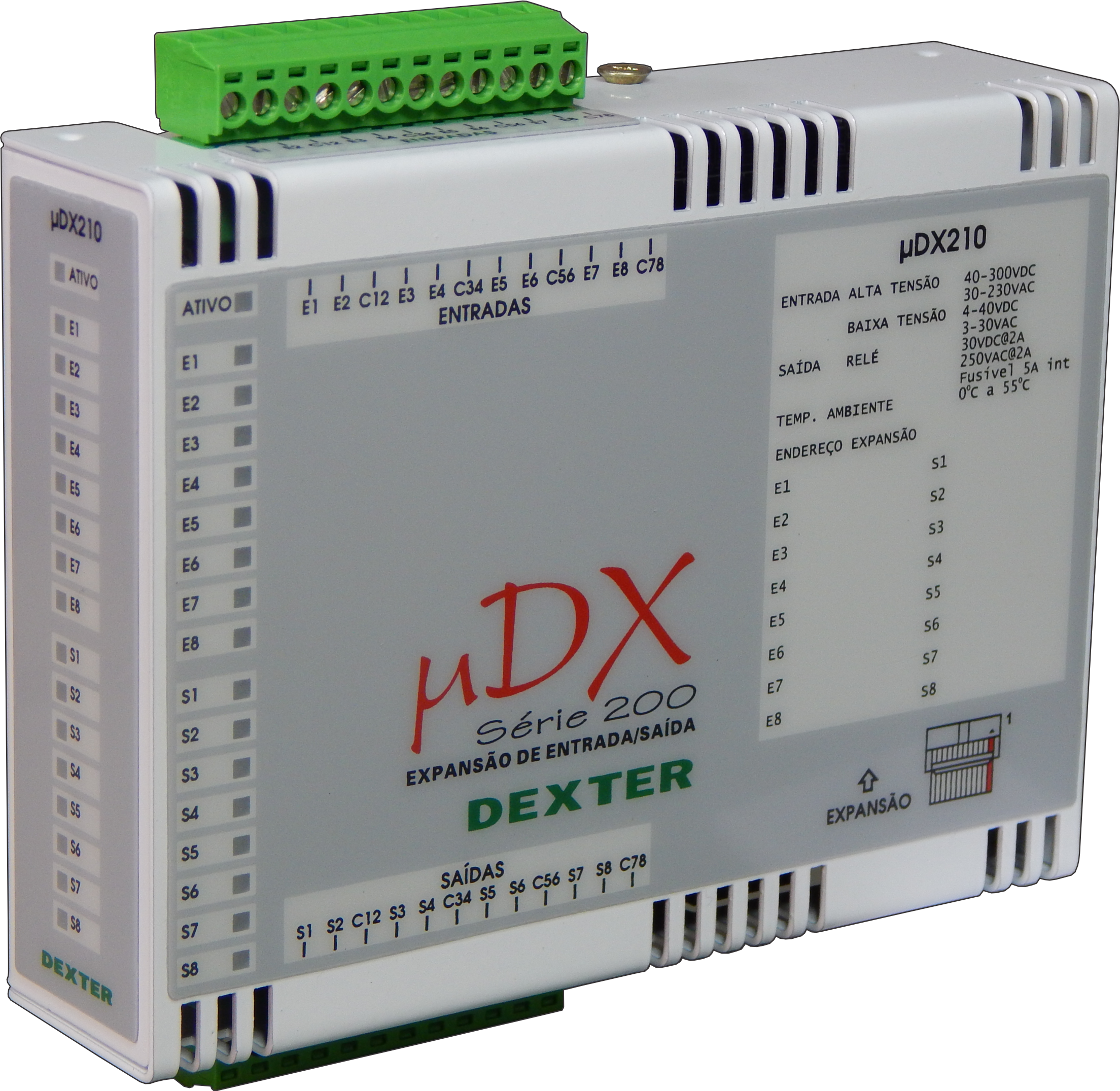

Expansão de Entradas e Saídas
μDX210-24V e μDX210-12V
Existem duas opções de Expansão de Entradas/Saídas para o Controlador μDX201:
μDX210-24V Relés eletromecânicos para 2A (Alimentação elétrica em 24V).
μDX210-12V Relés eletromecânicos para 2A (Alimentação elétrica em 12V).
A Expansão de Entradas/Saídas μDX210 está equipada com saídas à relés eletromecânicos.
As especificações das saídas (S1 a S8) para o caso de relés eletromecânicos (μDX210-24V ou μDX210-12V) são as seguintes:
μDX210-24V e μDX210-12V
Saída Relé Eletromecânico
30Vdc @ 2A
250Vac @ 2A
Fusível 5A Interno
Note que a única diferença entre os modelos μDX210-24V e μDX210-12V é a alimentação elétrica do dispositivo. Como a alimentação para a Expansão é derivada do controlador μDX201 é necessário utilizar 12V ou 24V no CLP, conforme o caso.
