Informações Técnicas
Características Gerais:
- 55 Instruções, incluindo lógica e aritmética inteira de 8 e 16 bits.
- 256 timers de 8 bits (compartilhados com as variáveis).
- 256 variáveis de 8 bits ou ou 128 variáveis de 16 bits.
- 192 Nodos.
- Estruturação do programa por rede nodal.
- Execução do programa em modo de paralelismo lógico.
- Memória com capacidade para 256 blocos.
- Quatro durações de ciclo: 1/16, 1/32, 1/64 e 1/256 de segundo.
- "Watch-Dog-Timer" incorporado.
- 4 entradas de 0-30Vdc, expansível para 36 entradas.
- 4 saídas a relés eletromecânicos de 10A, expansível para 36 saídas.
- Entrada analógica em E1 (4,096V com 40mV de resolução - 10 bits).
- Entrada de contagem rápida até 3000 Hz (E2).
- 3 entradas analógicas por PWM (E1, E2 e E3).
- Alimentação (ENERGIA): 9-14VDC @ 50mA.
- Bateria externa: 4 pilhas tipo AA (ou baterias recarregáveis)
- Consumo na alimentação pela bateria: aproximadamente 5mA.
- Oscilador Central: 16,777216 MHz.
- Temperatura de operação: 0°C até 55°C.
- Dimensões reduzidas:
87 x 88 x 31 mm.

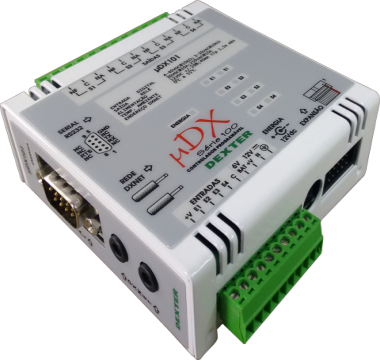

Controlador Lógico Programável µDX101
Controlador Programável μDX101 é uma nova versão de Controlador Programável da Série μDX100, com acréscimo de porta serial RS232.
Isso permite sua interface com o software PG em Windows sem a necessidade de unidade de Modem para μDX100.
Ele mantém todas as características já consagradas da série μDX100, como 4 entradas digitais e 4 saídas digitais com relés de potência, em um gabinete mais compacto.
As melhorias do μDX101 em relação ao μDX100 Plus são as seguintes:
- Operações aritméticas e de comparação em 16 bits, incluindo multiplicação e divisão.
- Entrada analógica em E1.
- Porta serial RS232 para programação do CLP.
- Quádruplo de variáveis (256 variáveis de 8 bits).
- Limite de blocos de flip-flop (FF) expandido para 64 blocos.
- Limite de blocos DXNET expandido para 64 blocos.
- Conectores de engate rápido para entradas e saídas.
- Alimentação de bateria por bateria externa.
- Design inovador permite ser montado em duas posições, com LEDs sinalizadores nos painéis frontal e superior.
