Atenção: Cada controlador μDX201 que comande módulos Dimmer deve ter um módulo Sensor de Zero conectado a uma de suas entradas de contagem rápida.
Também é possível comandar Dimmers de Potência via Mini-Dimmer ligado à rede I²C. Neste caso é desnecessário o uso de Sensor de Zero.
Nota Técnica
LED
Nota Técnica
Dimmer ON/OFF
Nota Técnica
Fluorescente
Nota Técnica
Rede 50Hz
Nota Técnica
Dimmer
Nota Técnica
Reator
Catálogo de Produtos µDX200
Manual
Informações Técnicas
Dimmer e Sensor de Zero

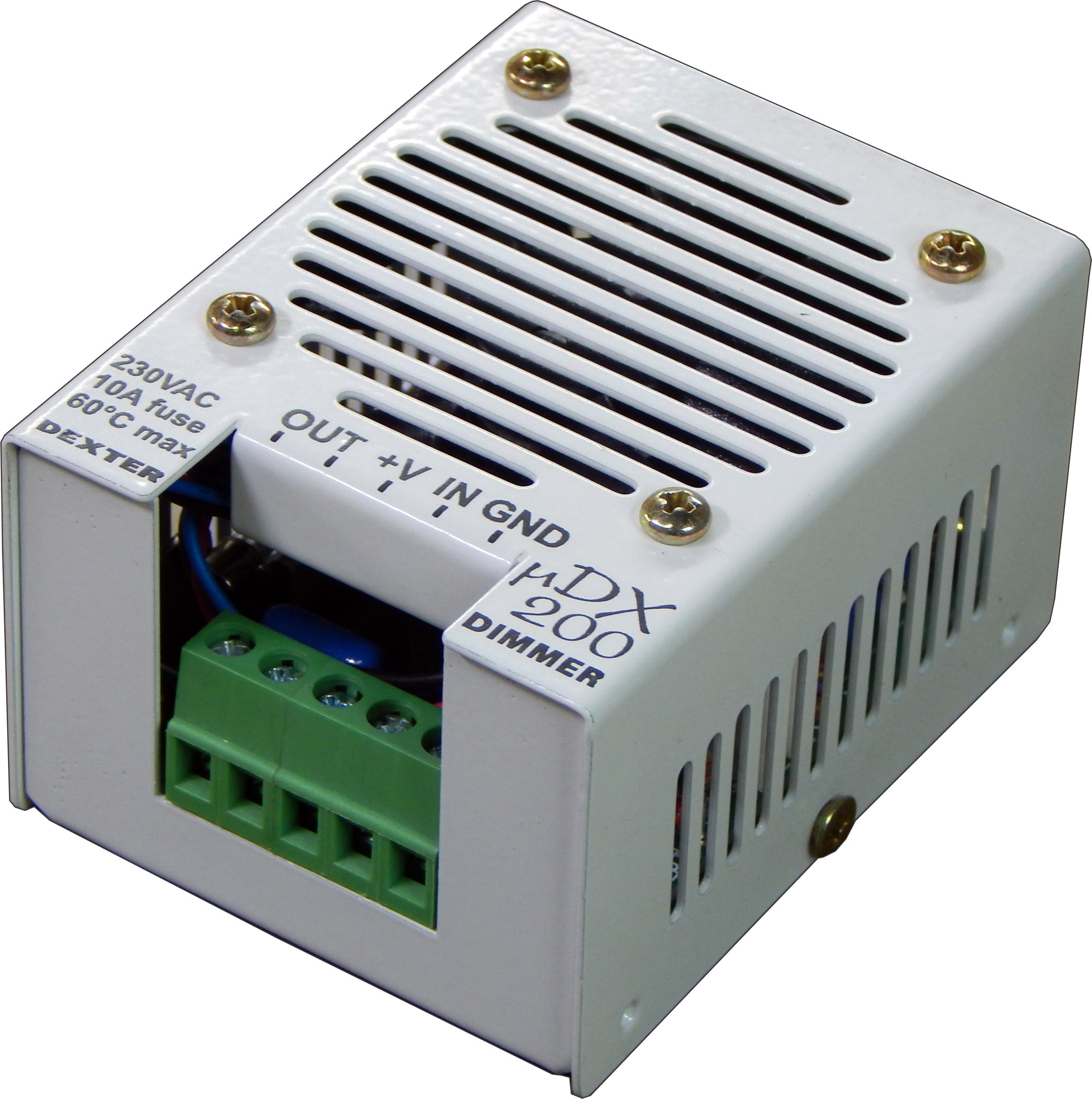

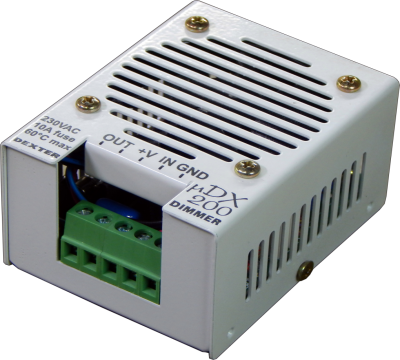

O módulo de dimmer permite comandar uma carga de até 2200W (em 220Vac), variando a potência sobre a mesma de 0 a 100%, em 8000 passos.
Cada dimmer ocupa uma saida analógica do controlador μDX201, de forma que é possível comandar até 6 canais dimmerizáveis com um controlador.

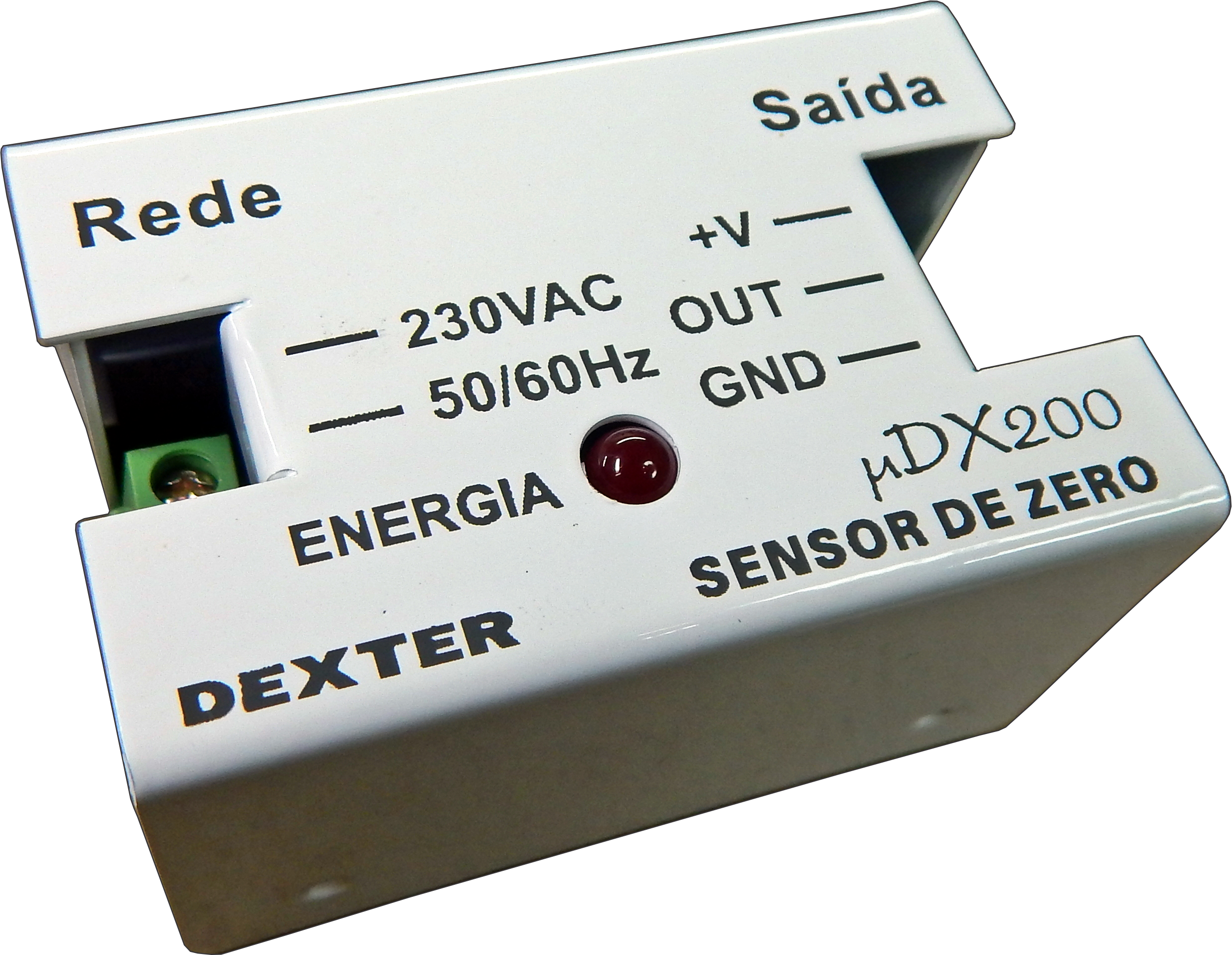

Para detectar o ponto de passagem por zero da rede elétrica é preciso conectar um Sensor de Zero no μDX201 (via entrada digital E9 ou E10).
Note que este módulo, além da tradicional aplicação de controle de iluminação, também pode controlar cargas indutivas, como motores universais, ou resistências de aquecimento.
No caso de iluminação não é permitido o controle de iluminação de lâmpadas fluorescentes de qualquer tipo. Somente lâmpadas incandescentes ou halógenas devem ser ligadas ao dimmer.
